اساس نام گذاری سوییچ های سیسکو
سری 2 و 3
شاید این سوال در ذهن شما هم ایجاد شده باشد که معانی نام
های که برای سوییچ های سیسکو استفاده می شود به چه معنی می باشد. مدل های سوییچ

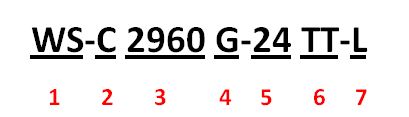

معمولا به صورت WS-C 2960 G-24 TT-L می باشد که در اینجا به شرح این مدل می پردازیم
1- به معنایی Wire Speed می باشد
2- به معنای Catalyst می باشد
3- این عدد سری سوییچ های سیسکو می باشد که اگر با 2 شروع
شود سوییچ لایه2 و اگر با 3 شروع شود سوییچ لایه 3 می باشد
4- نماد این قسمت
هر کدام به تفکیک به معنی
خالی: ممکن است در این قسمت هیچ حرفی قرار داده نشود که مدل اولیه
سوئیچ های سیسکو با پورت های 100 مگابیت Host و یک گیگابیت Uplink
می باشد.
plus: این سری هم دارای پورت های 100 مگابیتی می باشند اما ظرفیت
رم و فلش در آنها افزایش یافته است.
G: در این سری پورت های Host و Uplink به یک گیگابیت تغییر یافته است. البته لازم به ذکر است که در این سری ها ماژول
های SFP نیز اضافه شدند. یعنی ما در این
سری ها امکان استفاده از پورت های SFP و Combo (به صورت ماژولار می تواند SFP یا اترنت باشد) را در پورت های Uplink
داریم.
S: این سری از سوئیچ ها علاوه بر پورت های یک گیگابیتی Host ، دارای قابلیت Stack تا چهار دستگاه را نیز دارا می باشند
X: این سری نیز همانند سری S دارای پورت های یک گیگابیتی Host بوده اما از قابلیت Stack تا هشت دستگاه را پشتیبانی می کنند
XR: کلیه قابلیت های سری X را داشته، تنها تفاوت آن این است که می توان در این سری از سوئیچ ها پاور Redundant قرار داد
XC: این سری از سوئیچ ها، بیشتر برای سوئیچ های 8 پورت استفاده می شود و به صورت Compact قرار داده شده اند. به این معنی که حجم کوچکتری نسبت به سایر سوئیچ ها دارند
جهت کسب اطلاعات دقیق تر برای این موضوع بر روی این لینک کلیک کنید
جهت کسب اطلاعات دقیق تر در این قسمت بر روی این لینک کلیک
کنید
5- این عدد نشان دهنده تعداد پورت های Host سوییچ می باشد.
6- در این قسمت
حرف اول نمایان
گر نوع پورت های Host می باشد
T : نشان دهنده پورتهای UTP می باشد
P: نشان دهنده PoE بر روی پورت ها
می باشد
FP :نشان دهنده PoE با توان 740W
LP: نشان دهنده PoE با توان 370W
S:نشان دهنده اسلات های SFP
L: به این معنا می باشد که تعداد پورتهای Host 8 عدد می باشد
U: نشان دهنده پشتیبانی از تکنولوژی UPOE می باشد
حرف دوم نمایان گر نوع پورت های Uplink می یاشد
T : نشان دهنده پورتهای UTP می باشد
C : نشان دهنده این است که پورت به صورت ماژولار می تواند
UTP یا SFP باشد
D: نشان دهنده پورت SFP+ می باشد
S: نشان دهنده پورت SFP می باشد.
XS: نشان دهنده پورت SFP و SPF+ می باشد
- تفاوت SFP و SFP+
SFP تنها تا سرعت 4.25 Gbps را پشتیبانی می‌کند، SFP+ تا سرعت ۱۶ Gbps پشتیبانی می‌کند. در حقیقت SFP+ که نسخه پیشرفته SFP است.
این قسمت مربوط به ios دستگاه می باشد
L: Lan Base
S: IP Base
E: IP Service
LL: LAN Lite
I: IP Lite
برای اطلاعات بیشتر در مورد ios بر روی این لینک کلیک کنید
